一、 产品简介

LEEMC 交剪式投影机升降器 B5电子定位系列，是力美公司于 2021年最新推出自研自产创新设计的电子定位投影机交剪吊架，

在已有TY高端杆式投影机升降器的基础上，意在满足投影机电动升降器在经济成本上推出的行业内丰富产品线，

满足客户在投影机升降隐藏需求上不同的市场定位。此系列针对投影机重量超过 20kg小于50KG、行程 5m 内、

安装空间大于650mm~850mm 设计。可广泛应用于会议室、培训室、多媒体课室、酒店多功能厅等场所。

二、 功能特性

1、 独创电动吊架遥控地面调整技术，不在为先期装修期间吊架安装完成，后期安装投影机或投影幕时需要重新调整吊架上下位置，

而重新爬入天花调整定位艰难与辛苦，只需在投影机、投影幕安装到位后咱在地面轻按遥控器手柄，

即可轻松完成对电动吊架的上下定位调整。比传统的电动吊架定位更精确。

2、 创新设计吊架不锈钢丝动力拉绳压紧技术，在吊架安装使用时不会因为无负载造成拉绳在绕绳器上的松乱。

3、 标配无线遥控器控制、手动开关控制、弱电 RS485 控制方便集中管理，也可选配独立控制。

4、 可设置电子上限位和下限位，配合光栅辅助定位，比传统交剪吊架的物理定位更精 准，偏差不超过 4mm。

5、 配备万向节投影机安装爪头，适配各种孔位投影机的安装。

6、 为了安全考虑，可以依据投影机重量，采用 4、6孔胀栓或丝杆吊装，使用更安全更放心。现场安装极为方便。

三、 技术参数

HGR-520HL

设备外形尺寸 （不包括底托板）

W550mm×D520mm×H290mm

整机净重 46kg

负载能力 ≤38kg

天花安装高度 ＞700mm （含投影机高度260mm）

最大伸出距离 2000mm

单程最大运行时间140sec

电能消耗 60W

投影机最大体积 （含镜头和接线）

W550mm×D530mm×H260mm （使用弓形丝杆）

天花装饰底托板 W600mm×D600mm  吊挂丝杆孔距380*380mm

天花开孔 W570mm×D570mm

上顶板吊装孔距 W372mm（左右）×D153+153mm

控制方式 标配弱电 RS485、无线遥控 、手控

供电电压 220V

HGR-530HL

设备外形尺寸 （不包括底托板）

W550mm×D520mm×H340mm

整机净重 48kg

负载能力 ≤35kg

天花安装高度 ＞730mm （含投影机高度260mm）

最大伸出距离 2700mm

单程最大运行时间160sec

电能消耗 60W

投影机最大体积 （含镜头和接线）

W550mm×D530mm×H260mm （使用弓形丝杆）

天花装饰底托板 W600mm×D600mm

天花开孔 W570mm×D570mm

上顶板吊装孔距 W372mm（左右）×D153+153mm

控制方式 标配弱电 RS485、无线遥控 、手控

供电电压 220V

HGR-550HL

设备外形尺寸 （不包括底托板）

W550mm×D520mm×H450mm

整机净重 51kg

负载能力 ≤30kg

天花安装高度 ＞830mm （含投影机高度260mm）

最大伸出距离 2000mm

单程最大运行时间180sec

电能消耗 60W

投影机最大体积 （含镜头和接线）

W550mm×D530mm×H260mm （使用弓形丝杆）

天花装饰底托板 W600mm×D600mm

天花开孔 W570mm×D570mm

上顶板吊装孔距 W372mm（左右）×D153+153mm

控制方式 标配弱电 RS485、无线遥控 、手控

供电电压 220V

加大行程、增大负重型号：HGR-560HL  HGR-570HL HGR-580HL.......

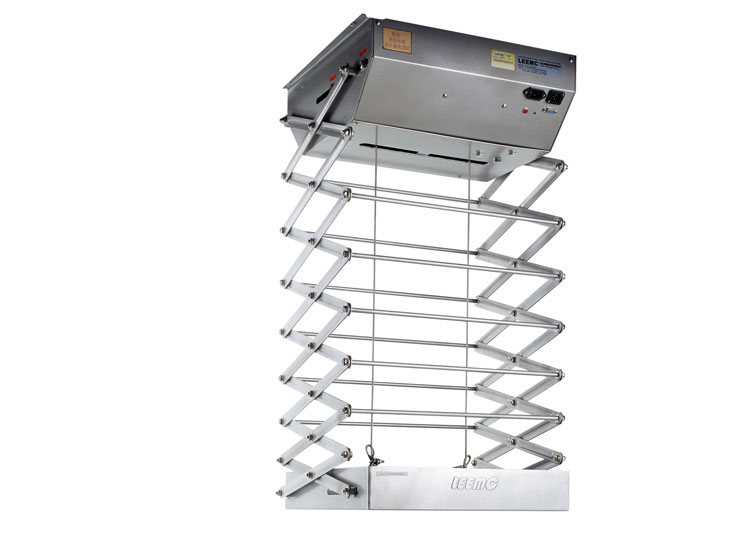

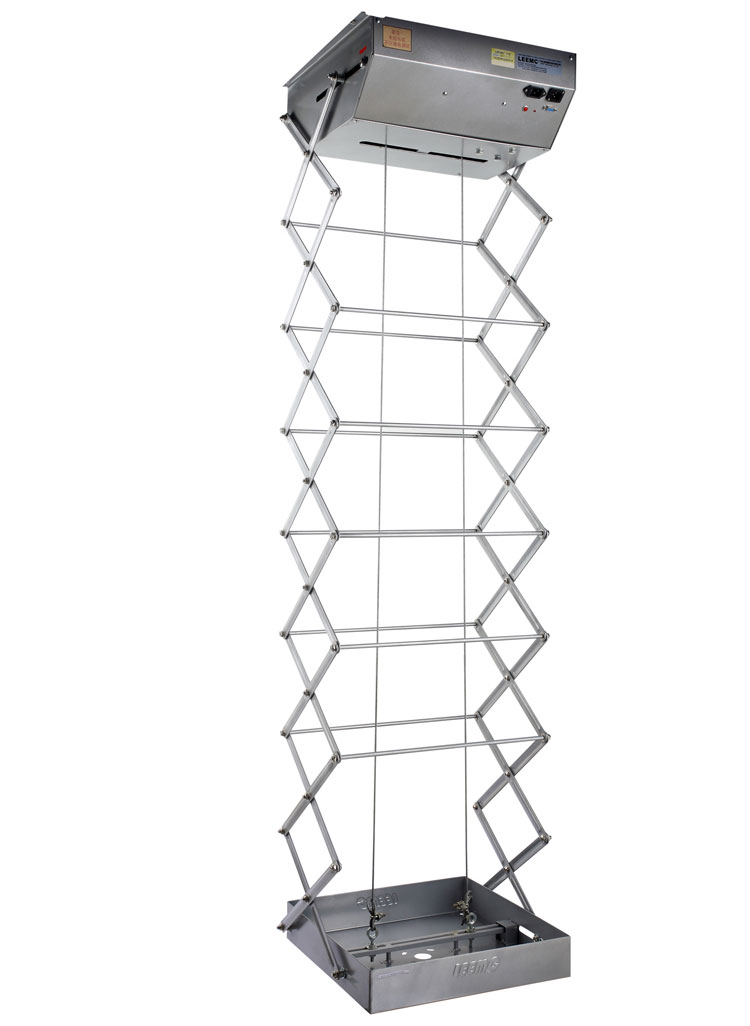

四、 状态图
